1 設計原則及實現目標
1、 完善的設計理念：
包括符合安防技術發展潮流的特性化設計，完整的文物智能視頻入侵報警與視頻監控系統、電子巡查系統及監控室供電及接地系統、設備安裝、調試、試運行、測試、驗收的“交鑰匙”工程管理制度，以及符合IS09000標準的質量控制體系。
2、 針對性的文物安全系統設計：
設計是根據安防工程的建筑結構及保護區需求設計出具備高可靠性、先進性、成熟性、安全性、易管理、易維護、易擴展、性價比高的安保系統。
3、 依據招標文件確定系統的功能：
我公司依據安防工程招標文件的要求，我們?cè)O(shè)計的方案包括智能視額入侵報警與視頻監控系統、電子巡查系統及監控室供電及接地系統。
2 設計原則
1、 可靠性
安防監控系統的可靠性是第一位的。我公司在本工程系統設計、設備選型、調試、安裝等環節都將嚴格執行國家、行業的有關標準及公安部門有關安全技術防范的要求，貫徹質量條例，保證系統的可靠性。
4、 獨立性
安防監控系統應建成為直屬文物保護部門一體化管理的獨立體系，絕不能作為其它弱電系統的子系統進行混合管理，以減少安防系統可能遭到的各種損壞或其它系統可能造成的干擾。
從行業管理的角度來講，安防監控系統屬于特行的一個分支，在業務上屬于保衛部門管理，而其信息又直接為公安部門服務，從這個角度講，安防監控系統也應是一個獨立的系統。
5、 安全性
安防監控系統的程序或文件要有能力阻止未全防衛級別。硬設備具有防破壞報警的安全性功能。
6、 兼容性
新增系統應考慮與已經安裝的安防設備良好的接入及匹配能力。系統設計采用支持并符合國際標準、國家標準、工業標準及行業標準的產品，使系統具有良好的兼容性，以利于將來系統的改造及維護。
7、 擴充性
安防系統是一個相對開放的系統，根據本項目特點，結合工程要求，以及今后發展的要求，應考慮系統有較大的擴充余地。
1）選擇標準化和模塊化的部件，具有很大的靈活性和容量擴展性。
2）遵守各種標準規定、規范進行設計，為系統的擴展提供一個良好的環境。
8、 易操作性及實用性
1）系統的操作簡單、快捷、環節少以保證不同文化層次的操作者及有關領導熟練操作系統。系統具有高度友好的接口和可使用性。
2）系統有非常強的容錯操作能力，使得在各種可能發生的誤操作下，不引起系統的混亂。
3）系統應支持熱插拔，具有良好的維護性。
9、 標準化
工程的設計、施工按照國家標準規范進行，以保證質量。
10、 經濟性
在滿足國家重點文物安全防范級別的要求前提下，在確保系統穩定可靠、性能良好的基礎上，在考慮系統的先進性的同時，按需搭配系統和設備，做到合理、實用、降低成本，從而達到極高的性能價格比，可降低系統安全管理的運營成本。
本項目的建設將以安全可靠，經濟適用，為今后的擴容留有接口為主要目的，這是我們?cè)O(shè)計的主要指導思想。
3 實現目標
（1）專業化的設計人員進行設計。安全保衛系統是專業化很強的系統，從管理、設計、安裝、調試到驗收，都要經上級部門審核，只有專業化的人員進行設計，才能保證系統符合公安部門和文物安防事業的要求。
（2）系統應是穩定、可靠、易于維護、操作和符合管理需求的，并保證系統容易升級換代。
（3）施工圖紙必需完善、合理，符合標準化的要求。
4 智能視頻入侵報警與視頻監控系統
視頻監控子系統可以直接對現場的情況進行監視，是安防系統的基礎，由以下幾個部分：前端部分、主控部分、存儲部分和顯示部分組成。
前端攝像機從需要監控的面積、監控距離、現場光線、和監控的位置（室內、室外）、監控時間（白天、黑夜）等多方面進行綜合考慮。
監控系統前端采用網絡智能硬盤錄像機和監控專用硬盤存儲，監控中心采用NVR對重要錄像進行長時間存數，錄像存儲時間不少于31天。
監控系統通過前端報警信息與視頻進行聯動，能夠根據需要自動把報警現場圖像切換到指定的監視器上顯示，并白動錄像取證和現場圖像復核。
4.1 系統構成原理圖

4.2 系統功能
根據文物區域形制和大小，設置球機和筒型攝像機的安裝位置。
a）監控中心內的攝像機可對進出監控中心的人員進行身份識別，當內部發生報警時，室外攝像機又可兼顧建筑周圍的門窗。
b）攝像機的安裝位置與報警部位相對應，一旦入侵部位報警，通過報警聯動功能實時地看清入侵部位的現場情況，從而能及時準確的識別報警的真?zhèn)危瑢?shí)時錄像取證。
c）攝像機平時對重要防護目標、出入口實時監視，可及時發現險情、不法行為和治安等問題，從而能把問題制止在萌芽狀態。
d）管理人員實行分級權限管理，防止人為將攝像機轉離監控目標。
5 電子巡查系統
目前，項目所在地安全巡查工作主要依靠文物保護員的責任心和自覺性，并結合不定期的現場抽查等管理方法，對數據缺乏有效的處理手段。這樣源頭的巡檢質量和數據真實性無法保障，同時采集回的數據也得不到很好的利用。因此需要借助現代新的技術搭建巡檢信息管理平臺提高巡檢工作的質量。
5.1 系統概述
本次設計采用GPS在線式電子巡查系統。該系統是管理者考察巡查者是否在指定時間按巡查路線到達指定地點的一種手段。系統由GPS巡檢器、巡更點、GIS地理信息系統、電腦及其管理軟件等組成。巡更點安裝在前端；巡查人員巡查時隨身攜帶GPS巡檢器；將巡更點安放在巡邏路線的關鍵點上，文物保護人員在巡邏的過程中用隨身攜帶的GPS巡檢器按線路順序打卡，巡邏信息就會通過網絡第一時間就信息傳到監控中心的計算機中。
在規定時間內在監控中心未收到巡查信息，如巡查漏檢、誤點等信息在線式實時報警，并聯動相應區域的視頻安防監控，實時反映巡查工作情況。
在線式電子巡查系統幫助管理者隨時了解巡查人員的工作情況，而且管理人員可通過軟件隨時更改巡邏路線，以配合不同場合或不同時間段的管理需要。巡查路線及巡查 點之間的巡查間隔時間可依據要求隨時進行修改。
管理軟件將事先設定的巡邏計劃同實際的巡邏記錄進行比較，就可得出巡邏漏檢、誤點等統計報表。
技術優點：
增強安全防范管理的科學化手段，技術實現具有先進性；
實現對巡檢人員實時監控，達到集中管理的目的；
解決傳統巡檢模式下布線難的問題；
解決普通巡檢模式下布點和數據無法實時上傳的問題；
解決傳統模式下無法使用地圖顯示巡檢人員位置的問題；
解決感應式巡檢模式下無法在電場及磁場條件下使用；
解決現場突發事件的應急處理實現對現場人員緊急調動；
實現巡檢軌跡與巡檢數據全部上傳，提供軌跡回放與數據查詢；

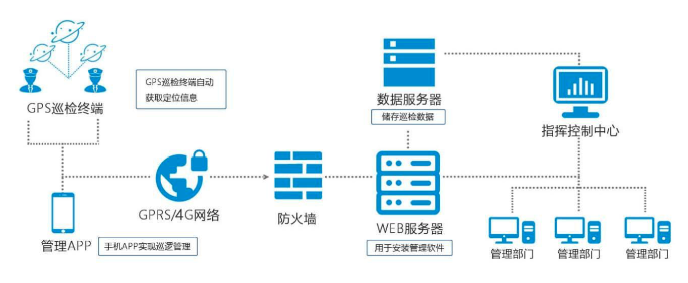

5.2 系統原理
系統由GPS智能終端和系統管理平臺利用4G網絡組成一個實時巡檢管理系統。巡檢人員在巡檢時攜帶手持式的GPS智能終端，按巡檢方式不同可設置自動向管理中心通過4G網絡發送位置信息，若發現某片區發生故障可以記錄在GPS智能終端內，并可經4G網絡傳回系統管理平臺，在需要檢查附屬設施處，工作狀態和運行參數也可以同樣的方式傳回系統管理平臺。系統管理平臺會對人員的位置信息，安全故障，設施的狀態和參數自動統計，分析合評估，并生成各類統計分析報表，通過巡檢到位報表了解巡檢人 員的巡檢軌跡和巡檢到位情況；通過安全故障和設施狀態、參數等數據類報表可掌握、分析設施運行情況，缺陷分析。
所有巡檢人員位置信息，設備狀態和運行參數可以實時，自動地進行匯總，并且最大程度保證了數據的客觀與真實，避免了各種人為因素，并在數據真實的基礎上，根據管理者的需求實現對設備狀態和參數的分析和統計，為項目所在地治安巡檢提供最有效的保障！

5.3 功能簡介
自動接收衛星定位信息、自動感應讀卡；
可將現場照片實時上傳管理中心。
可通過打電話的方式匯報現場情況。
手動報警功能；
定點和軌跡兩種巡檢模式；
無信號時可將巡檢信息保存在巡檢器中。
5.4 線路設計
根據項目所在地管理單位的要求，設置巡更線路，在巡更路線上安裝信息鈕，保安巡檢人員持巡更棒按照事先規定的時間和線路進行巡查，同時用巡更棒靠近線路上安裝的信息鈕，巡更棒將記錄到達的地點及時間。管理者可以根據巡檢報表考核巡檢員，并給與相應的表彰或獎懲，這將有助于提高巡檢員工作的主動性，并提高管理的科學性，達到及時發現安全隱患、減少安全事故、提高工作質量，將各種隱患消滅在萌芽之中，防患于未然的目的。
6 監控室供電及接地系統

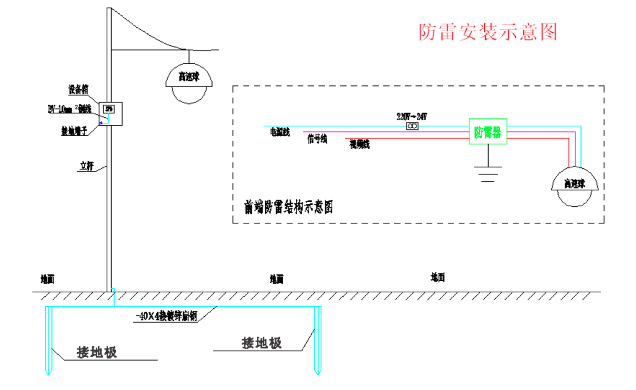

6.1 室外立桿防雷
室外雷擊途徑主要有：沿電源線路、視頻線路、控制線路侵入的雷擊和過電壓，可能會危及攝像機，當金屬立桿遭遇直擊雷襲擊時，其金屬桿體往下泄流的瞬間會對其內部的信號線路產生比較強烈的干擾。所以本次項目所在地室外攝像機立桿應做以防雷接地裝置。

具體措施：對現場水泥立桿進行利舊使用，在每根水泥立桿頂端加裝避雷針一根，根據滾球法計算，避雷針的有效保護范圍在三十度夾角內，所以避雷針的高度，必須按照設備的安裝位置計算。接地電阻應做到10歐姆以下。
6.2 設備防雷
內室外立桿安裝時，考慮到攝像機的防雷需要，在室外在室外攝像機上安裝二合一防雷保護器，有效的保護室外攝像機的安全。
因安防系統中供電主要是監控中心集中供電，故電源防雷至關重要，監控中心配電箱內、室外弱電接入箱內安裝電源防雷器，用于保證電源線路的安全。
6.3 監控中心接地
監控中心采用獨立接地系統，室外埋設安裝接地體，并在入戶處微輔助等電位連接箱，將系統與入戶處的防雷接地做總等電位連接，接地電阻不大于4歐姆。
在監控中心內敷設等電位接地網，并以最短的距離和接地系統相連接，即在靜電地板下環形敷設30×3mm紫銅排作為接地網，在中間用50×0.3mm紫銅帶敷設等電位網格地，網格尺寸為1.2米×1.2米。
監控中心所有電氣和電子設備的金屬外殼、機架、金屬管槽、防靜電接地、安全保護接地、屏蔽接地、信號工作接地、浪涌保護器接地等就近接至等電位接地端子板。等電位連接導體應采用絕緣銅導線，其截面積不應小于16mm²。
6.4 抗干擾設計
安防系統中常見的干擾源一般來自系統的內部或外部。內部干擾大部分是系統設備造成的，通過更換設備均可解決；間隔產生的干擾一般來自外部，由于干擾源不同，表現形式和抑制措施也各不相同。本方案設計中主要考慮了下面幾種干擾及處理措施：電源干擾電源干擾一般表現為圖像上有橫問條紋問上或問下滾動，在垂直方向上產生圖像扭動，此干擾產生的原因一般是由于交流電的電磁感應引起的。電源的紋波過大或絕緣不良也能造成這種干擾。
系統中由于采用了具有穩壓、濾波作用的UPS電源，避免了由于電源質量引起的干擾。另外系統在設計施工中，主要通過改善設備對地或?qū)涣麟姷慕^緣程度、合理的布線走問以及加大交流電與信號的隔離度來消除這種干擾。
輻射干擾
這種干擾主要來白廣播電臺、發射臺、雷達、高頻設備等的電磁輻射，一般表現為圖像抖動、扭曲或疊加上網狀干擾或不規則點狀條紋干擾。一般認為電纜是電磁干擾的主要發生器，也是主要的接收器。因此系統在施工布線中首先確保電纜屏蔽層組成統一的接地網，同時采用電纜穿金屬管敷設，所有金屬管保持電氣連接并接地。
