1 概況
隨著企業現代化管理和信息化建設的需要，建立現代化智能化的安全防范系統已成為文物古建防護必不可少的重要組成部分。教堂位于北京，年代為清代建筑，座北朝南，占地面積為948.53平方米，周邊居民較多，人員流動變化較大，環境情況復雜。
為了確保古建筑物及內部文物的安全，智能安防系統建設將事在必行。智能安防系統，將視頻檢測技術、計算機應用技術、多媒體技術、網絡技術、通信技術等高新技術有機地結合在一起，形成一個集通信、指揮、控制、信息于一體的安全防范控制系統。智能安全防范系統能夠實時監視教堂 進出口、內部主要通道口、重要文物、建筑物、周圍邊界圍墻內外的人員活動情況,并自動記錄活動情況；根據檢測、采集的實時安全信息，合理調配保衛人員，發布安全信息，有效控制或預防破壞，進行安全疏導，從而實現管理現代化，提高文物管理水平，保障文物及人身及財產的安全。
閉路電視監控系統作為安全防范系統最基本、最重要的系統，也得到了最為廣泛的應用。采用閉路監控為主的多種技術防范結合的系統是預防和制止犯罪最為有效的措施。本方案的安全防范技術是集現代高新科學技術而成的產物，它體現了檢測技術、計算機技術、多媒體技術、網絡技術、通信技術的完美結合，其特點在于它所采用的多元信息采集、傳輸、監控、記錄、管理以及一體化集成等一系列高新技術。實踐證明，利用這一技術構成的網絡安全防范系統（簡稱網絡安防系統），能為建設環境提供一個安全、便利、舒適的受保護空間。網絡視頻監控系統是安防系統中不可缺少的一個重要組成部分，它不僅可以對古建筑內部進行全天24小時不間斷實時監控，當有警情發生時保衛人員可及時、準確地進行處理；也可在事后進行某些事故回放分析，重要時也可作為呈堂證供。因此，建立一套完善的網絡視頻監控系統，不但可以有效的提高文物古建筑的綜合安全系數，加強安全保衛防范力度，對古建內文物及人身和財產安全也起到保障作用，并可為文物古建實現安全現代化管理創造極為有利的條件。
與此同時，數字技術、計算機技術和網絡技術的發展，基于互聯網的各種業務呈幾何指數規律飛速增長，遠程視頻監控作為基于互聯網的一種全新業務也得到了飛速的發展。在中國，安防行業經過近二十年的發展，技術和產品性能上基本達到發達國家水平，作為安防系統中的一項重要子系統——視頻監控系統，已經從最初的特殊行業的模擬監控發展到現在的數字化監控、網絡化監控、智能化監控，從起初基于本地的小規模監控發展到今天基于網絡的大型遠程監控系統。
計算機系統的應用普及、網絡通訊技術、圖像壓縮處理技術以及傳輸技術的快速發展，使得安全技術防范行業能夠采用最新的計算機、通訊和圖像處理技術，利用計算機網絡傳輸數字圖像，可為實現遠程圖像監控及聯網報警系統提供高效可行而且價格低廉的解決方案。
我們知道一個典型的傳統視頻監控系統一般由前端，中端和后端三部分組成，完成圖像的采集，傳輸，顯示，控制和記錄五大功能，隨著通信技術的發展及網絡傳輸的普及,新型的數字監控系統將不僅具有以上五種功能,將結合其他信息安全系統,實現全方位、立體化、網絡化、智能化的縱深監控防護體系,與報警系統、探測系統、控制系統、遠程傳輸網絡形成一個完善的大型網絡化監控系統。
相對傳統的模擬視頻監控技術和DVR視頻監控技術，網絡視頻監控技術擁有獨特的技術優勢： 網絡化規模化、高可靠性、高安全性、使用簡便性、業務功能強大、管理功能強大、可擴展性好等等。網絡視頻監控已經應用于電信運營商、公安、軍隊、政府、金融、教育、工業廠礦、企業等各個行業。網絡視頻監控是視頻監控技術發展的方向，是未來視頻監控的趨勢。
2 設計概要
2.1 規范編制依據
教堂安防監控工程系統的系統規劃設計嚴格遵循國家有關標準和規范進行。
本項目設計將依據和參照以下的設計規范和要求進行：
《安全防范工程技術規范》（GB50348-2004）
《安全防范工程程序與要求》（GA/T75-94）
《安全防范系統驗收規則》（GA308-2001）
《安全防范系統通用圖形符號》（GA/T74-2000）
《民用閉路監控電視系統工程技術規范》（GB50198－94）
《報警圖像信號有線傳輸裝置》（GB/T16677－1996）
《視頻安防監控系統技術要求》（GA/T367－2001）
《安全防范工程程序與要求》（GA/T75－1994）
《電氣裝置安裝工程接地裝置施工驗收規范》（GB50169-92）
《電子設備雷擊保護導則》（GB7450-87）
《軟件工程國家標準》（GTB856）
《信息技術互連國際標準》（ISO/IEC11801-95）
《郵電通信網光纖數據傳輸系統工程施工及驗收暫行技術規范》（GB/T6677-1996）
2.2 設計原則
本方案設計遵循技術先進、功能齊全、性能穩定、節約成本的原則。并綜合考慮施工、維護及操作因素，并將為今后的發展、擴建、改造等因素留有擴充的余地。本系統設計內容是系統的、完整的、全面的；設計方案具有科學性、合理性、可操作性。設計時遵循以下原則：
2.2.1. 先進性與適用性
采用科學的、主流的、符合發展方向的技術、設備和理念，系統集成化、模塊化程度高。設計合理，架構簡潔，功能完備，切合實際，能有效控制和提高工作效率，滿足動態監控和業務工作的實際需求。系統的技術性能和質量指標達到國際領先水平；同時，系統的安裝調試、軟件操作使用又應簡便易行，容易掌握，適合中國國情和本項目的特點。該系統集國際上眾多先進技術于一身，體現了當前計算機控制技術與計算機網絡技術的最新發展水平，適應時代發展的要求。
2.2.2. 經濟性與實用性
在先進、可靠和充分滿足系統功能的前提下，體現高性價比。采用經濟實用的技術和設備，充分利用現有資源，綜合考慮系統的設計、建設、升級和維護。充分考慮用戶實際需要和信息技術發展趨勢，根據用戶現場環境，設計選用功能和適合現場情況、符合用戶要求的系統配置方案，通過嚴密、有機的組合，實現最佳的性能價格比，以便節約工程投資，同時保證系統功能實施的需求，經濟實用。
2.2.3. 可靠性與安全性
系統采用成熟的、穩定的、完善技術設備，系統具有一致性、升級能力，能夠保證全天候長期穩定運行。在系統故障或事故造成中斷后，能確保數據的準確性、完整性和一致性，并具備迅速恢復的功能，同時系統具有一整套完成的系統管理策略，可以保證系統的運行安全。
2.2.4. 開放性
以現有成熟的產品為對象設計，同時還考慮到周邊信息通信環境的現狀和技術的發展趨勢，可以與消防、區域防盜報警設備實現聯動，也可與具有RJ-45網絡通訊口和具有RS-485控制端口的設備，進行遠程接入、遠程控制。
2.2.5. 可擴充性
系統設計中考慮到今后技術的發展和使用的需要，具有更新、擴充和升級的可能，系統規模和功能易于擴充，系統配套軟件具有升級能力。同時，本方案在設計中留有冗余，以滿足今后的發展要求。方案中設備的控制容量上保留一定的余地，以便在系統中改造新的控制點；系統中還保留與其他計算機或自動化系統連接的接口；也盡量考慮未來科學的發展和新技術的應用。
2.2.6. 追求最優化的系統設備配置
在滿足用戶對功能、質量、性能、價格和服務等各方面要求的前提下，追求最優化的系統設備配置，以盡量降低系統造價。
2.2.7. 提高監管力度與綜合管理水平
本項目系統設備控制需要高效率、準確及可靠。本系統通過中央控制系統對各子系統運行情況進行綜合監控，時時動態撐握監視及報警情況。網絡視頻監控的使用大大減少勞動強度，減少設備運行維護人員；另外，系統的綜合統籌管理可使設備按最優組合運行，在最佳情況下運行，既可節能，又可大大減少設備損耗，減少設備維修費用，從而提高監管力度與綜合管理水平。
3 項目需求分析
3.1 建設目的
要應用好當前先進與成熟的安全技術產品，結合人防、物防、技防體系，統一規劃，統一建設、發揮整體效能，達到更充分利用視頻監控系統網絡資源，更好、更方便的管理文物安全為目的。
3.2 需求分析
基于上述分析，本項目應由下列幾個部分組成：
1、網絡視頻監控系統建設；
2、網絡視頻監控傳輸線路建設；
3、網絡視頻監控中心機房建設；
4、周界報警系統建設；
5、廣播系統建設；
6、機房接地防雷建設；
7、與區監控聯網接口建設；
整個系統具體需求如下：
建立一套覆蓋整個古建筑群的網絡視頻監控系統，安防系統設計總容量可達12路網絡監控點（高清碼流4M或標清碼流2M）；如將來總容量超過32路，還可增加二級NVR設備進行堆疊與擴容；
本系統應提供清晰流暢的圖像，能夠對實現二十四小時不間斷圖像傳輸；其中高清圖像分辨率應能達到720P(1280×720)；
系統應能夠按要求對視頻監控圖像、報警信息進行瀏覽、存儲、轉發、自動提醒、報警提示、預案提示、前端攝像機PTZ控制等；
系統應具備強大的用戶/權限管理功能，能夠進行豐富的權限分配管理；用戶使用有安全性保證；
系統設備能夠長時間穩定可靠運行；
系統應提供簡單友好易于使用的操作界面；
系統可以支持平滑升級擴容和智能化改造。
4 系統方案總體設計
4.1 視頻監控技術簡介
4.1.1 視頻監控技術的發展
視頻監控系統一直是監控領域中的熱點，它以直觀、方便、信息內容豐富而在各個行業得到廣泛應用，視頻監控系統的發展與電子、通信的發展息息相關，就其發展的階段看，主要經歷了以下三個階段：
4.1.1.1 第一代 基于模擬傳輸的視頻監控系統(VCR為中心)
視頻監控系統最早的應用方案是采用模擬信號在電纜或光纖中傳輸，然后再集中監控和錄像等。這種基于模擬圖像的視頻監控系統從電視機、攝像機誕生的那天，就已經誕生。其視頻監控系統主要由攝像機、視頻切換矩陣、監視器、錄像機等組成，通過視頻線、控制線連接，主要用于安保、生產管理場合。其特點是模擬視頻信號傳輸，傳輸距離有限，安全性較差，監控方式單一。其特點是以VCR（Video Cassette Recorder）為中心。
4.1.1.2 第二代 基于PC機或工控機的板卡式視頻監控系統（DVR為中心）
視頻采集壓縮技術的進步使得基于計算機的板卡式視頻監控系統成為可能，PC機的普及也推動了此類技術的發展。這類視頻監控系統主要由攝像機、各類采集設備、PC機/工控機、采集卡、視頻壓縮卡、通信接口卡、PC監控設備、錄像機（模擬或數碼）等組成，依賴于通信網絡構成整個視頻監控系統。采用計算機作為硬件平臺，WINDOWS操作系統+應用軟件方式來實現。該產品集圖像采集、圖像壓縮、圖像解壓、圖像監控與控制、圖像點播、系統管理于一體，如果某部件（硬件或軟件）發生故障，那么整個系統都功虧一簣，無論PC機還是工控機，都比較容易死機，不易于7×24小時不間斷使用；Windows操作系統作為一個普通個人用操作系統，現在面臨著系統極其不穩定，安全漏洞太多，容易被黑客利用等問題。另外這種方式存在功耗大、環境適應能力、聯網能力差等缺點，其特點是以DVR(Digital Video Recorder)為中心。
4.1.1.3 第三代 基于嵌入式的網絡視頻監控系統（MCU為中心）
第三代視頻監控領域，集中了多媒體技術、數字圖像處理及遠程網絡傳輸等最新技術，它是大型的,分散的地理區域監控系統的最佳選擇，它正以無可比擬的絕對優勢取代著前兩代監控系統。第三代視頻監控技術不僅僅在可解決圖像傳輸、遠程控制、現場信號采集等監控功能，還可提供高質量的監控圖像和便捷的監控方式。它一般基于TCP/IP架構，符合通信網的發展趨勢。嵌入式系統所有硬件軟件全都采用專業設計、具備專業的制造工藝。在編解碼方面，采用專用的高速DSP處理芯片，系統軟件采用穩定性最高的實時專用操作系統，因此具有功能最強大、可靠性最高、功耗小、環境適應能力強、軟件的擴展升級方便等優點，具有非常廣泛而靈活的應用。 其特點是以MCU（Multipoint Control Unit）為中心。
4.2 網絡視頻監控系統架構介紹
4.2.1 網絡視頻監控系統介紹
智能網絡視頻監控系統是數字化、網絡化和智能化相融合的新一代視頻監控系統，可基于IP網絡實現圖像、聲音及各種報警信號的遠程采集、傳輸、儲存和處理，提供便捷、經濟、有效的遠程視頻監控解決方案。
4.2.1.1 系統架構
我公司為本項目設計相關設備包括：監控中心管理平臺（XCNA-NVD2000）、高清網絡攝像機（XCNA-GQ-1004A，720P分辨率1280Х720）、高清紅外高速球攝像機（XCNA-GQ-1200A，720P分辨率1280Х720）、高清2*2大屏等離子電視墻顯示設備、操作臺及相關施工設備、配套軟件，提供整套的視頻監控解決方案。
4.2.1.2 業務控制/媒體交換層
業務控制/媒體交換層由中心業務平臺、媒體處理分發和網絡錄像單元組成，主要負責業務處理控制、視音頻的傳送、存儲以及系統管理。中心業務平臺是整個系統的核心，邏輯上需要實現用戶和前端設備接入認證、系統設備管理、業務功能控制以及媒體分發轉發等功能。網絡錄像單元用于實現網絡媒體數據的數字化錄像、存儲、檢索、回放以及管理。
4.2.1.3 前端接入層
前端接入層主要由編碼單元、視頻采集單元、報警單元等組成（我公司監控攝像機已集合以上所有單元，報警為可選單元）。編碼單元主要實現視音頻信號、報警信號的采集編碼、網絡傳輸以及輔助設備（如云臺、矩陣等）的控制。編碼單元通過LAN、WAN等IP網絡接入中心業務平臺；視頻采集單元一般指監控攝像機，實現監控圖像采集輸入到編碼單元；報警單元主要是報警信號發生設備，通常有煙感、溫感、紅外、門磁等設備。
4.2.1.4 用戶訪問層
用戶訪問層由客戶端單元和解碼單元組成。客戶端單元是遠程圖像集中監控和維護管理的應用平臺，主要實現圖像瀏覽、錄像回放、輔助設備控制、碼流分發控制等業務功能。解碼單元主要負責在客戶端單元的控制與管理下，實現視音頻信號的電視墻解碼輸出。旭川提供監控客戶端軟件和網絡視頻解碼器XCNA-DCE1001AD等產品構成用戶訪問層。
4.2.1.5 系統原理
監控中心管理平臺采用工控機硬件架構，安全、穩定、可靠，功能強大，拓展性強等特點。監控平臺部署可采用集中式部署，也可采用分布式、模塊化部署方式，系統控制平臺組建簡單，部署靈活，利于分期部署，邊投資邊建設。

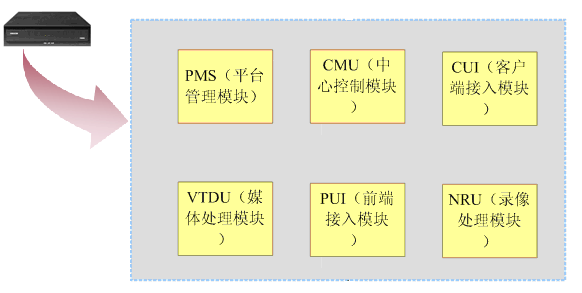

監控平臺采用嵌入式操作系統和專用DSP數字處理芯片，集成以下功能模塊：
平臺管理模塊（PMS）：PMS提供用戶認證、管理和全網設備入網認證和管理功能；
中心控制模塊（CMU）：CMU 為中心管理模塊，是中心服務平臺的核心單元，可實現前端、客戶端的接入、信令轉發處理、系統及其信息管理，提供對CMU的用戶個性化數據、聯動告警、操作日志等數據存儲功能；
視頻處理模塊（VTDU）：VTDU 為視頻轉分發單元，可實現音視頻請求、接收、轉發、分發，支持多級級聯；
錄像處理模塊（NRU）：NRU提供錄像與回放功能。
前端接入模塊（PUI）PUI提供全網的設備的接入。
客戶端接入模塊(CUI) CUI提供全網的用戶的接入。
平臺提供實時監控、遠程控制、錄像與放像、報警聯動、雙向語音、權限管理、網絡管理、日志管理等豐富的應用功能。
4.2.2 網絡視頻監控的技術特點
網絡視頻監控技術為當前最新的監控技術，它基于TCP/IP通信網，集中了多媒體技術、數字圖像處理及遠程網絡傳輸等最新技術，可以提供清晰流暢的視頻監控圖像效果。相對傳統的模擬監控和DVR方式的監控，網絡視頻監控具備無可比擬的優勢， 主要體現在以下幾個方面：
網絡化監控：通過IP網絡真正做到任何時間、從任何地點、對任何現場進行實時監控；可充分利于IP網絡的優勢，實現大規模、大范圍、全方位監控；
網絡化存儲：系統可以實現本地、遠程的錄像存儲及錄像查詢和回放；
高可靠性、安全性：系統采用的視頻編碼器、網絡攝像機、視頻解碼器、監控平臺均嵌入式系統設計，具備極高的穩定性、可靠性，無需專人管理，利用構建無人值守的監控系統；
優異的圖像質量：系統采用先進的MPEG-4/H.264等視頻編碼算法，可實現清晰流暢的圖像效果，實時性好；
操作管理簡單：系統具備良好的用戶界面，采用C/S或B/S架構，操作使用非常簡單；
業務功能強大：系統為用戶提供了靈活的監控畫面選擇, 電子地圖使用，對云臺、變焦的行控制，預置位和鏡頭的輪巡，以及實現圖像抓拍、錄像和錄像回放、報警和報警聯動功能；
系統信息安全性高：充分利用防火墻/VPN、加密、權限管理、安全認證、實時時鐘等技術，保證監控系統和錄像資料不被越權使用和破壞；
有效利用帶寬：監控視頻流可隨時調整，具備帶寬自適應能力，可充分利用通信網絡，根據網絡帶寬視頻流可自動調節，系統可以在現有的任何網絡中完成各種監控功能；
設備的分級、分組管理：強大的分級、分組功能可將攝像機、視頻編碼器、報警設備等前端設備根據監控地點和管理需要編成不同區域和工作組，區域可以分級（分層）。每個工作組可分配數個前端設備，同一個前端設備可同時分配在不同的工作組中；
用戶的分級、分組管理：根據管理需要可將用戶劃分成不同級別，最上層是超級管理員。不同級別的管理員被賦予不同的權限。管理員可以創建用戶，分配初始密碼，也可以將用戶劃分為用戶組進行管理。系統將控制權限分為多個等級，可根據需要靈活地分配給相應的用戶和用戶組；
可擴展性：增加網絡攝像機、視頻編碼器和分監控中心非常簡單，能夠持續平滑升級和擴展，降低對系統的整體投資成本，和其他管理控制兼容。
4.3 整體設計思路
針對此次項目，采用一級監控平臺架構，直接在總監控中心選用大中容量、高性能的網絡數字錄像綜合管理平臺，滿足各個監控點的高清網絡攝像機的接入管理、碼流分發和錄像、電視墻要求。前端監控點可采用720P(1280*720)圖像實現高清晰的圖像瀏覽和存儲網絡存儲；
總控中心采用集中式解碼設備上墻顯示，中心顯示設備采用大屏電視墻（2*2 46寸超窄邊拼接屏）滿足值班人員對實時監控顯示7*24小時不間斷要求；監控中心直接使用網絡存儲存服務器存儲，實現高可靠、高穩定的存儲要求。

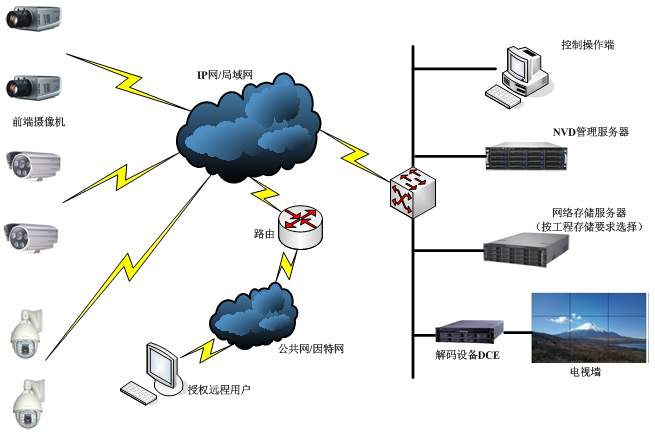

如上圖，在監控現場部署網絡高清攝像機、網絡高清高速球機，在監控中心部署監控管理業務中心平臺、電視墻、存儲系統和操作員席，依托IP承載網絡構建一個星型結構的數字化、網絡化、智能化的IP監控系統。
4.4 監控系統架構說明
在監控現場部署網絡高清攝像機、網絡高清高速球機、周界報警設備和廣播設備，在監控中心部署監控管理業務中心平臺、電視墻、存儲系統和操作員席，依托IP承載網絡構建一個星型結構的數字化、網絡化、智能化的IP監控系統。
監控中心：配置網絡數字錄像綜合管理平臺、網絡電視墻服務器、網絡電視墻解碼器、電視墻以及操作電腦等。
網絡數字錄像綜合管理平臺負責管理各個監控地點的網絡高清監控攝像機，實現用戶登錄認證、碼流交換、系統管理和錄像功能。
網絡電視墻解碼器，實現數字圖像轉模擬輸出到電視墻，實現電視墻瀏覽。可以實現單路720P格式畫面合成圖像輸出。
在操作席上電腦上安裝XCN客戶端軟件，可實現對系統的控制、管理、操作等。通過客戶端可瀏覽監控圖像、對前端（高速球）攝像機進行PTZ（云臺、變焦）控制、修改設備參數、報警聯動布防與撤防。
監控前端：在監控點配置網絡高清槍式攝像機、網絡高清高速球攝像機、報警設備（可選）等設備。
網絡高清槍式攝像機可對短距離固定焦距監控現場進行24小時不間斷圖像采集，可用于教堂內部通道等區域監控；紅外高清高速球攝像機可以實現對較長距離監控現場進行24小時不間斷圖像采集，可用于教堂院落內開闊區域監控，并把圖像實時送到監控中心。

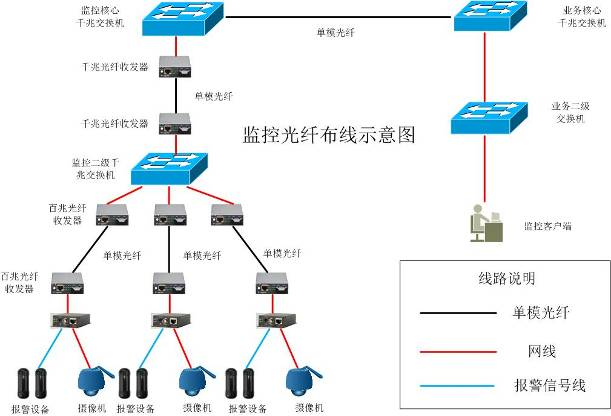

4.5 監控光纖布線設計拓撲圖
4.6 監控點位設計圖
詳見附件CAD圖紙;
4.7 前端監控點設計
根據各個監控點的情況，我們安裝不同類型的前端：
紅外高清高速球攝像機：在教堂院落及四周圍墻采用紅外高清高速球攝像機，
網絡高清槍式攝像機：在教堂殿內及出入口采用網絡高清槍式攝像機，
4.8 監控中心機房裝修設計
4.8.1 供電：
監控室照明：使用由市電提供的總配電箱一組獨立回路供電。
機房照明：使用由市電提供的總配電箱一組獨立回路供電
監控室顯示屏：使用由市電提供的總配電箱一組獨立回路供電。
機柜及監控席供電要求：每個機柜和每組監控席使用由UPS不間斷電源提供的可計量配電柜獨立回路供電。
電源供電系統要求留有充分的擴充余量，以備實際的電源負荷隨業務發展和設備的擴充而不斷增加。
4.8.2 空調
溫度控制：計算機所產生的高熱能，一般來說，家用空調難以負荷，但因工程空調比家用空調費用高很多，故建議在本項目中采用折衷方式，設計使用品質較高、制冷能力強、有部分功能趨向機房使用設計的家用空調來代替機房專用空調（最好具備停電狀態記憶功能），使用主監控中心溫度能控制在23±2 ℃的范圍。根據1㎡機房所需空調制冷量250大卡計算。
本項目主監控中心制冷量計算如下：
總控指揮室制冷量：≥250大卡×50㎡=12500大卡×1．162=14525W；
濕度控制：機房空調需適當控制空氣中濕度，過高的濕度會使空氣中的水分在計算機內凝結，而過低的濕度會產生靜電作用。所以過高或過低的濕度同樣會對計算機形成破壞。一般的家用空調都忽略對濕度控制或控制不夠精密，因此，在本項目中，原則要求空氣溫度控制范圍為40%-60%。此項指標可作選用空調的參考指標。
風量：計算機對于風量的要求比一般空調高很多，一般家用空調，每一冷噸（Ton）的制冷量只配有500—650m3/h的風量，但計算機機房通常要求每一冷噸制冷量配有850—1000m3/h的風量。
建議在本項目中，此項指標可作選用空調的參考指標。
4.8.3 防靜電鋼化地板
機房防靜電、屏蔽電磁輻射和安全防盜系統，根據項目經費投入情況，采用普通全鋼抗靜電通路地板。
計算機房用活動地板須符合國標GB6650-86《計算機房用活動地板技術條件》。地板或地面應有靜電泄放措施和接地構造，防靜電地板、地面的表面電阻或體積電阻值應為2.5×104～1.0×109Ω，且應具有防火、環保、耐污耐磨性能。靜電接地的連接線應采用焊接或壓接。要求設置等電位聯結網格，網格四周應設置等電位聯結帶，并通過等電位聯結導體將等電位聯結帶就近與接地匯流排、各類金屬管道、金屬線槽、建筑物金屬結構等進行連接。
機柜可采用兩根不同長度的等電位聯結導體就近與等電位聯結網格連接。等電位聯結網格應采用截面積不小于25mm2的銅帶或裸銅線，并應在防靜電活動地板下構成邊長為0.6～3m的矩形網格。
4.8.4 監控中心機房防雷接地
根據現行國家標準《建筑物防雷設計規范》GB50057和《建筑物電子信息系統防雷技術規范》GB50343的有關規定執行。
防止雷電的地電位反擊電壓通過接地體入侵；防止由交流供電電源線路入侵；防止由通信信號線路入侵；
4.8.5 照明
照度要求：需達到《電子計算機房設計規范》要求，機房內在離地面0.8m處，照度不應低于300LX，應急照明應大于5LX；
眩光限制標準：機房內主機房、基本工作間無眩光，眩光限制等級為Ⅰ級；
應急照明要求：機房內應急照明設計應采用專用事故照明燈，該部分應急照明由UPS設備提供電源，在市電停電后，啟動應急照明由UPS供電，以保證操作席和機柜區能進行簡單維護以存盤等緊急處理，設計照度大于10LX；另在主要出入口設置應急出口標志燈，方便工作人員安全撤離，設計照度大于1LX。
4.8.6 監控中心機房布線
室內走線盡量走靜電地板下或吊頂，如遇到明線安裝情況，采用直徑25的PVC管用管卡進行墻面固定。
照明電源線與設備電源線及網絡信號傳輸線分開敷設，各類線走線時按平行方式走線，線平行間距50CM以上，建議機房內網絡傳輸線路為了有效屏蔽電磁干擾，采用超五類屏蔽網絡線進行布線。
4.9 監控中心核心設備設計
本項目的監控中心是整個監控系統的中樞指揮機構，承擔著對所有區域監控點的接入管理、周界報警、錄像存儲、碼流分發等功能模塊的統一管理。
監控中心其作為整個監控系統的控制中心樞鈕實現集中管理，負責所有監控區域的監控任務，對整個安全防范系統起監察、指揮、調度、協調和控制作用；可通過內部計算機網絡系統掌控全監的情況及警力配置等；通過管理教堂 院落、通道、殿內、出入口等重點區域攝像機進行實時監控，提高系統整體運作能力及對突發事件和全局事件的處理控制能力上，從而提升古建安防整體快速反應能力。
總控的中心管理系統要求采用NVD網絡數字錄像綜合管理平臺，實現用戶管理、認證管理、權限管理、報警管理、設備管理、網絡管理等各個方面。
用戶管理
提供用戶及用戶組的添加、刪除以及用戶信息的修改
支持超級管理員、用戶管理員和操作員三種用戶
認證管理
實現用戶登錄信息的認證
登錄用戶的授權
權限管理
采用用戶分級管理機制實現用戶權限的授予和取消
可針對不同用戶分配不同的系統操作和設備管理權限
報警記錄
監控平臺提供完備的日志功能，提供詳細的報警信息記錄，能夠保存報警的詳細信息，如：報警地址、報警所屬組織、報警級別、報警類型、報警時間、處警時間、處警結果等。
設備管理
提供設備的添加、刪除以及設備信息的修改
可根據設備的名稱、類型等參數進行設備搜索
支持設備權限的設置和修改
支持設備軟件的遠程升級功能
網絡管理
提供系統配置管理和系統性能管理
提供報警管理、安全管理和日志管理
提供狀態監測、系統備份及數據恢復功能
4.10 存儲系統設計
對于監控存儲來講，當用戶的應用和數據量到達一定的水平，就必須考慮將分散在各種平臺上的數據整合(consolidate）到一個統一的平臺，進行統一管理。一方面提升數據和設備的使用效率，一方面大大降低維護和管理成本。IP SAN是基于高速以太網的SAN架構，通過iSCSI（Internet SCSI，Internet小型計算機系統接口）協議來實現存儲數據在服務器和存儲設備之間高速傳輸。它繼承了IP網絡開放、高性能、高可靠性、易管理、可擴展性強、自適應性強的優點，實現存儲網絡與應用網絡的無縫連接，并提供了優良的遠程數據復制和容災特性。
下面我們就目前業內幾種存儲解決方案進行一下對比：
通過對上表中各存儲方案的比較，同時基于我們對大型監控系統的理解和目前業界最流行最先進技術的考慮，本次項目我們采用所有監控中心重要監控錄像與報警錄像采用IP SAN的方式進行存儲，前端所有監控點實時存儲在網絡錄像機中。
其中監控中心存儲方案支持RAD5等技術，能夠確保重要監控點與報警錄像數據的可靠性，另一方面，因為是通過IP的方式進行存儲的，我們可以將存儲設備進行集中式存放，方便統一管理，若有需要，當然也可以進行分布式部署，總之，IP SAN的存儲方式是一種最佳的解決方案。

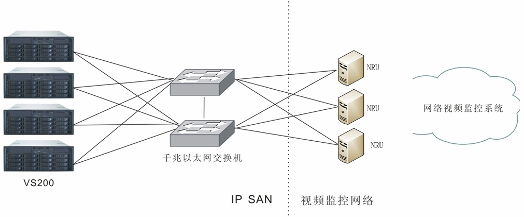

集中式錄像存儲：行業級平臺中內置的NRU（網絡錄像單元）錄像服務器,可以通過局域網連接IPSAN磁盤存儲系統連接,把前端的圖像信息存入IPSAN的磁盤中保存。通過NRU服務器的網絡接口連接IPSAN磁盤存儲系統統構成網絡視頻監控系統的錄像系統。
4.11 網絡監控系統功能介紹
4.11.1 實時圖像監控與遠程控制

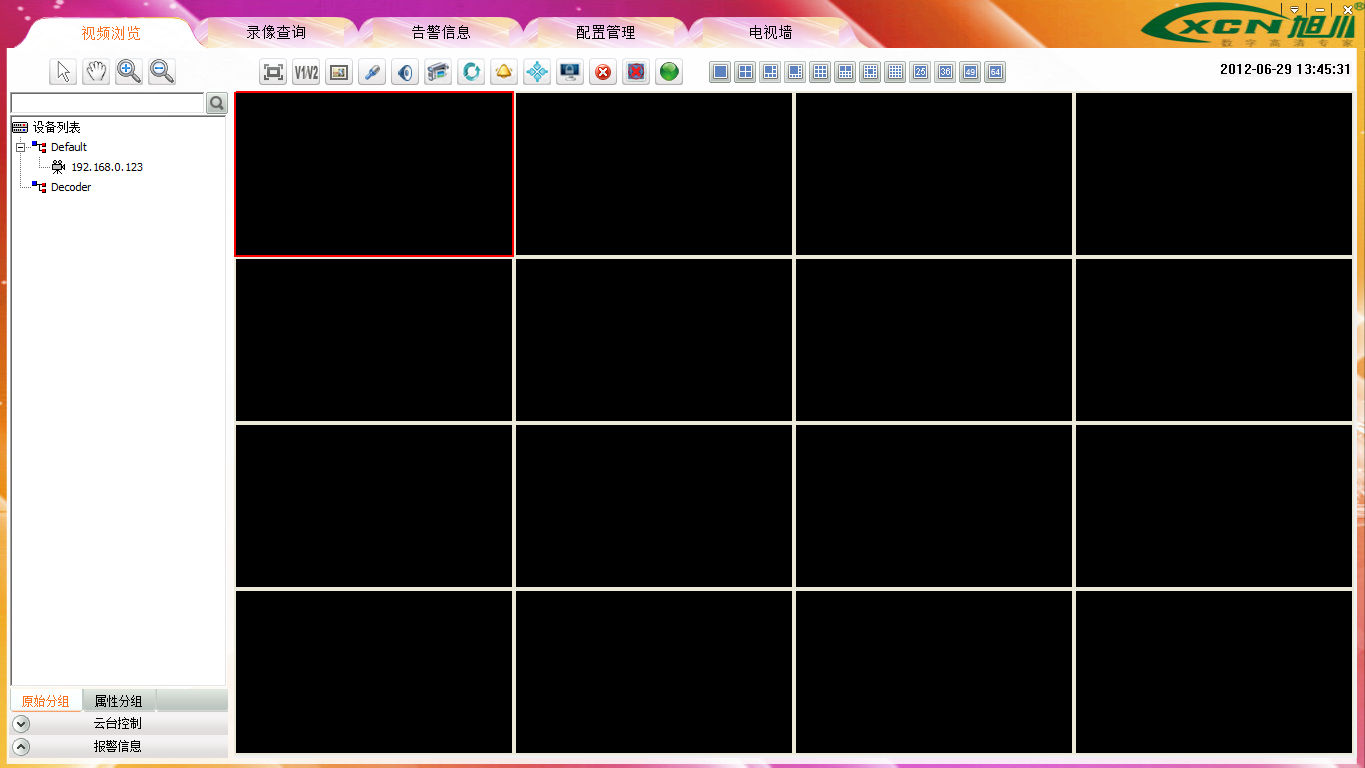

客戶端瀏覽
支持單畫面和多種多畫面模式的實時圖像瀏覽；支持4/9/16/25/36等等分屏瀏覽方式，同時支持N+1方式瀏覽；
支持每幅畫面的手動或自動輪詢，輪詢間隔可設置
支持監控點攝像機的遠程PTZ控制實現鏡頭的左右、上下轉動，視野的拉近拉遠等；對攝像機PTZ的控制可設置多個不同的用戶權限級別進行控制。高優先級別用戶可優先控制攝像頭PTZ。
支持攝像頭的點擊居中、框選放大功能
支持對前端監控圖像進行字幕集中設置和時間顯示，方便監控中心了解監控現場。
支持對前端編解碼器的集中參數設置。
支持移動偵測、音頻對講功能的操作與管理
系統提供圖像抓拍功能，監控中心可隨時根據需要抓拍監控圖像。
可外接鍵盤和矩陣，實現圖像切換和PTZ控制。能夠通過鍵盤控制圖像切換和對攝像機的控制；支持同一鍵盤多種不同品牌攝像頭混合控制能力。
具備CPU資源監測功能，當瀏覽圖像路數超出CPU負荷時能夠給出個性化提示；
同臺XCN端PC支持一機雙顯功能，可同時使用XCN瀏覽視頻和電子地圖功能。
電視墻瀏覽
支持電視墻的實時瀏覽、錄像回放瀏覽功能
支持XCN客戶端對電視墻的配置
支持電視墻預案輪巡、電視墻圖像輪巡、告警圖像上電視墻功能
支持監控專用鍵盤對電視墻圖像的切換和控制。

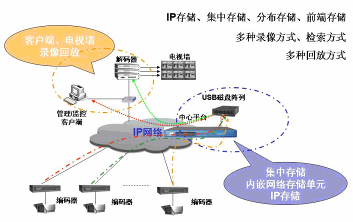

4.11.2 錄像存儲、數據備份與錄像回放
支持中心錄像存儲和客戶端錄像存儲功能
實現對監控現場圖像、聲音、數據等進行實時存儲。數據保存在監控中心。同時在監控前端進行存儲備份，保證在傳輸線路發生故障時也能提供數據存儲。
能夠實現多種方式的錄像：手動選擇錄像、定時錄像或報警聯動錄像；
錄像文件的檢索可支持秒級檢索，可按名稱、錄像方式、時間段等進行檢索；
錄像數據以文件形式存儲在磁盤上，可方便的調看、導出，刻錄成盤，提供數據備份。
支持錄像文件的本地回放和遠程點播
下載的錄像文件應該是標準的AVI格式，支持通用播放器（例如：暴風影音、windows media player）直接播放，方便備份、刻盤。
錄像回放中提供快進、拖拉等多種控制功能
支持專用工具對獨立錄像陣列進行檢索和瀏覽。
錄像存儲采用智能調度方式，可將錄像從故障區域智能調度到正常區域。
系統具備完善的日志功能，可對所有的操作、控制、報警等信息進行保存，日志文件支持導出。

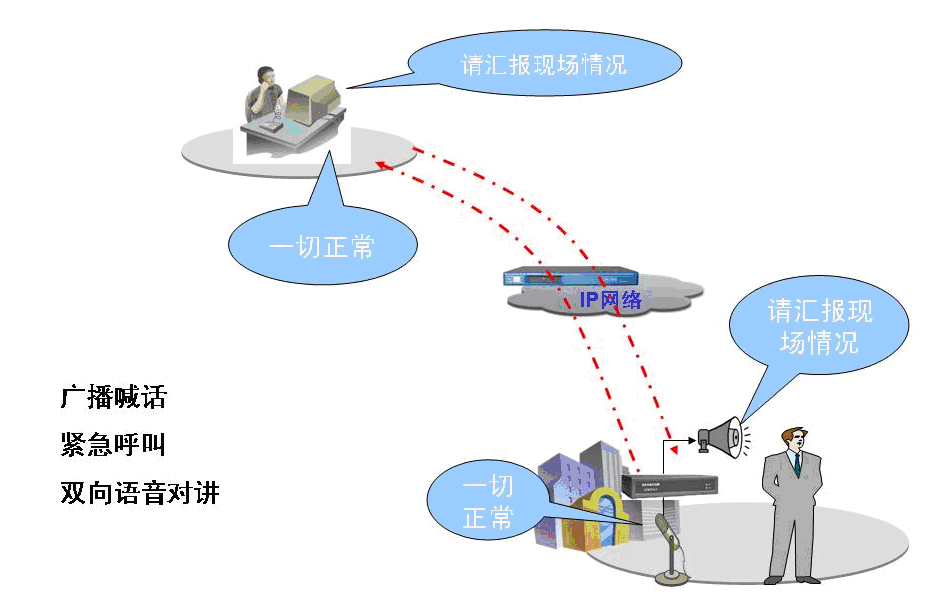

4.11.3 語音對講、廣播喊話
提供監控點音頻上傳到客戶端功能
提供客戶端音頻向監控點廣播喊話功能
提供客戶端與監控點之間的雙向對講功能
通信過程中的音量大小可調節
支持回聲消除，保證雙向對講時的效果
可以實現監控點與監控中心、監控中心與監控中心之間的雙向音頻功能，同時支持對雙向語音的錄制。
4.11.4 電子地圖
支持MAPINFO格式的矢量圖（矢量電子地圖需另行購買）或JPEG格式的靜態地圖兩種方式的電子地圖；
能夠方便地在地圖上定義監控點；支持放大縮小地圖；
報警時，能夠在地圖相關位置顯示報警，并且能夠通過點擊報警圖標調看現場圖像并進行PTZ控制；
可載入電子地圖文件，載入時的顯示比例可設置
JPEG靜態電子地圖提供多層電子地圖功能，并支持電子地圖圖層樹，支持任意圖層之間的跳轉；告警時，電子地圖可自動切換到報警點對應的圖層；
JPEG靜態電子地圖支持縮略圖顯示，圖元自定義；
可在電子地圖中添加、刪除和移動圖元
支持圖元名稱、屬性及對應前端編碼設備的配置
可通過雙擊圖元實現前端監控圖像的實時瀏覽
可實現電子地圖的全局或局部放大、縮小

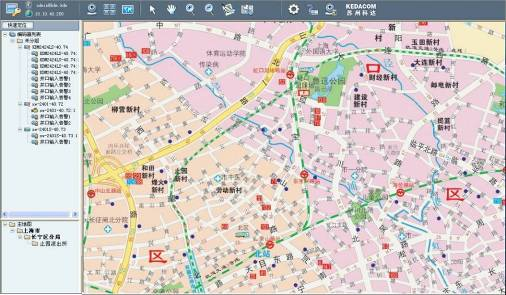

上圖為MAPINFO矢量電子地圖
備注：更多詳細功能請參照，客戶端說明書
4.12 傳輸線路設計
網絡布線主要是用于室內監控點、前端網絡適配器到監控點接入交換機，以95米為輻射半徑，在此區域內的前端監控點均以一臺接入交換機為半徑接入到二級交換設備上，再通過二級交換設備把網絡信號傳送到監控中心。
